智能伺服锂电系列

智能伺服锂电拧紧工具是一种集成了伺服电机、智能控制系统与高能量密度锂电池于一体的高端无绳拧紧设备。它在继承伺服技术高精度的基础上，通过无线连接技术，能够将拧紧过程中每一颗螺丝的扭矩、角度、转速等拧紧数据实时上传至管理系统，实现作业过程的可视化监控、质量追溯与远程管理，在提升作业灵活性与效率的同时，大幅增强了质量控制能力。

Slide

产品特点

高性能锂电池技术采用先进的锂离子电池技术，提供持久的工作时间和低能耗；
电能直驱锂电池的电能直接高效转化为机械能，综合效率可达60%以上；
续航持久无线锂电的大容量锂电池满足长时间作业需求，减少工作中更换电池的频率；
零待机功耗不工作时功耗极低
提高效率节省整理线缆时间，开机即可工作；
维护成本仅维护工具本身，节省设备维护费用；

精确扭矩内置扭矩传感器，实现数字式闭环控制；
性能强大锂电池，提供充足动力和续航；无刷电机，控制更精准，响应更快；
无极调速采用扭力调整环来设置扭力大小；顺时针增大扭力，逆时针减小扭力；
输出稳定先进的锂电池技术和电子控制技术，确保了在整个电池电量范围内都能提供稳定的电压和功率；
正反转精准切换一键自由切换正反转
人性化设计 LED灯、轻量化机身、舒适握感；

精确扭矩

内置扭矩传感器，实现数字式闭环控制；

性能强大

锂电池，提供充足动力和续航；
无刷电机，控制更精准，响应更快；

无极调速

采用扭力调整环来设置扭力大小；
顺时针增大扭力，逆时针减小扭力；

输出稳定

先进的锂电池技术和电子控制技术，
确保了在整个电池电量范围内都能提供稳定的电压和功率；

正反转精准切换

一键自由切换正反转

人性化设计

LED灯、轻量化机身、舒适握感；

程序化管理可以预先设置多组拧紧参数（扭矩值、角度等）方便产品切换，杜绝了参数设置错误；
实时监控实时监测拧紧过程；同步记录扭矩、角度、时间等数据；
结果判断系统自动判断每次拧紧的OK/NG状态；
实时防错自动识别浮锁、漏锁等异常并即时报警；
输出稳定采用高质量的无刷电机，确保工具长时间高频次使用下，输出持续稳定；
过载保护具备高过载保护功能，能够在扭矩过载时蜂鸣器发出急促连续蜂鸣声；

程序化管理

可以预先设置多组拧紧参数（扭矩值、角度等）
方便产品切换，杜绝了参数设置错误；

实时监控

实时监测拧紧过程；
同步记录扭矩、角度、时间等数据；

结果判断

系统自动判断每次拧紧的OK/NG状态；

实时防错

自动识别浮锁、漏锁等异常并即时报警；

输出稳定

采用高质量的无刷电机，
确保工具长时间高频次使用下，输出持续稳定；

过载保护

具备高过载保护功能，
能够在扭矩过载时蜂鸣器发出急促连续蜂鸣声；

实时性拧紧数据在作业完成的瞬间即可通过无线网络传输到上位系统（MES/PLC），几乎无延迟；
生产同步数据与产品序列号实时绑定，确保每一颗螺丝的数据都能准确对应到最终产品；
集中管控实现对车间内所有拧紧策略的集中统一管理，确保工艺标准的一致性；
协同作业与生产线上的PLC、机器人等设备进行数据交互，
可靠性工业级抗干扰，稳定可靠；保障生产数据连续不断；

实时性

拧紧数据在作业完成的瞬间即可通过无线网络传输到上位系统（MES/PLC），几乎无延迟；

生产同步

数据与产品序列号实时绑定，
确保每一颗螺丝的数据都能准确对应到最终产品；

集中管控

实现对车间内所有拧紧策略的集中统一管理，
确保工艺标准的一致性；

协同作业

与生产线上的PLC、机器人等设备进行数据交互，

可靠性

工业级抗干扰，稳定可靠；
保障生产数据连续不断；

无绳便携彻底摆脱电源线的束缚；工作范围不受限制，自由度极高，不受空间限制；
狭窄空间作业机身自由进出，灵活旋转角度；
人机交互数据采集系统可视化的界面；使用户能直观了解数据采集进度和结果；
通信连接可配置数字I/O 数字I/O（输入/输出）对外提供免费开放协议与数据采集系统连接扫码枪连接
远程升级与维护远程OTA更新系统
多国语言选择

无绳便携

彻底摆脱电源线的束缚；
工作范围不受限制，自由度极高，不受空间限制；

狭窄空间作业

机身自由进出，灵活旋转角度；

人机交互

数据采集系统可视化的界面；
使用户能直观了解数据采集进度和结果；

通信连接

可配置数字I/O
数字I/O（输入/输出）
对外提供免费开放协议
与数据采集系统连接
扫码枪连接

远程升级与维护

远程OTA更新系统

多国语言选择

产品构建图

产品参数

智能伺服锂电枪型扳手
	工具图片	工具型号	扭力范围	空载转速	输入电压	重量	握把直径	启动方式	标准批头	工具控制器	传输方式
20V		SD-NC3-20Li-TSB	0.5-3N.m	50-3200r.p.m	20V	650g	Ø45mm	扳机/IO	1/4-Hex	SD-X7i-Wifi	无线传输
		SD-NC6-20Li-TSB	0.7-6N.m	50-1690r.p.m	20V	650g	Ø45mm	扳机/IO	1/4-Hex	SD-X7i-Wifi	无线传输
		SD-NC8-20Li-TSB	2-8N.m	50-1160r.p.m	20V	1400g	Ø45mm	扳机/IO	1/4-Hex	SD-X7i-Wifi	无线传输
		SD-NC12-20Li-TSB	3-12N.m	50-790r.p.m	20V	1400g	Ø45mm	扳机/IO	1/4-Hex	SD-X7i-Wifi	无线传输
		SD-NC15-20Li-TSB	4-15N.m	50-790r.p.m	20V	1400g	Ø45mm	扳机/IO	1/4-Hex	SD-X7i-Wifi	无线传输
		SD-NC18-20Li-TSB	5-18N.m	50-790r.p.m	20V	1400g	Ø45mm	扳机/IO	1/4-Hex	SD-X7i-Wifi	无线传输
		SD-NC25-20Li-TSW	5-25 N.m	50-310r.p.m	20V	/	Ø45mm	扳机/IO	3/8″	SD-X7i-Wifi	无线传输
		SD-NC40-20Li-TSW	8-40 N.m	50-220r.p.m	20V	/	Ø45mm	扳机/IO	3/8″	SD-X7i-Wifi	无线传输
		SD-NC60-20Li-TSW	12-60 N.m	50-130r.p.m	20V	/	Ø45mm	扳机/IO	3/8″	SD-X7i-Wifi	无线传输

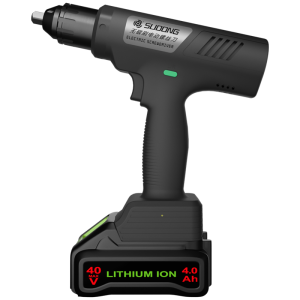

40V		SD-NC16-40Li-TSB	4-16N.m	50-790r.p.m	40V	1200g	/	扳机/IO	1/4″	SD-X7i-Wifi	无线传输
		SD-NC28-40Li-TSB	6-28 N.m	50-460r.p.m	40V	1200g	/	扳机/IO	1/4″	SD-X7i-Wifi	无线传输
		SD-NC40-40Li-TSW	8-40 N.m	50-310r.p.m	40V	1200g	/	扳机/IO	3/8″	SD-X7i-Wifi	无线传输
		SD-NC60-40Li-TSW	12-60 N.m	50-220r.p.m	40V	1200g	/	扳机/IO	3/8″	SD-X7i-Wifi	无线传输
*可选输出端起子头规格(A：5mm-Hex B:1/4-Hex C:Ø4mm D:Ø5mm W:3/8-Hex)

智能伺服锂电弯角扳手
	工具图片	工具型号	扭力范围	空载转速	输入电压	重量	握把直径	启动方式	标准批头	工具控制器	传输方式
20V		SD-NC6-1600Li2-WS	1-6 N.m	50-1600r.p.m	20V	3000g	/	扳机/IO	1/4″	SD-X7i-Wifi	无线传输
		SD-NC9-930Li2-WS	3-9N.m	50-930r.p.m	20V	3000g	/	扳机/IO	1/4″	SD-X7i-Wifi	无线传输
		SD-NC17-640Li2-WS	5-17 N.m	50-640r.p.m	20V	3000g	/	扳机/IO	1/4-方头	SD-X7i-Wifi	无线传输
		SD-NC25-430Li2-WS	7-25 N.m	50-430r.p.m	20V	3000g	/	扳机/IO	3/8-方头	SD-X7i-Wifi	无线传输
40V		SD-NC20-850Li4-WS	4-20N.m	50-850r.p.m	40V	3000g	/	扳机/IO	3/8-方头	SD-X7i-Wifi	无线传输
		SD-NC30-580Li4-WS	6-30N.m	50-580r.p.m	40V	3000g	/	扳机/IO	3/8-方头	SD-X7i-Wifi	无线传输
		SD-NC40-260Li4-WS	6-40N.m	50-260r.p.m	40V	3000g	/	扳机/IO	1/4-方头	SD-X7i-Wifi	无线传输
		SD-NC63-170Li4-WS	13-63 N.m	50-170r.p.m	40V	3000g	/	扳机/IO	3/8-方头	SD-X7i-Wifi	无线传输
		SD-NC42-380Li4-WS	8-42N.m	50-380r.p.m	40V	3000g	/	扳机/IO	3/8-方头	SD-X7i-Wifi	无线传输
		SD-NC70-230Li4-WS	15-70N.m	50-230r.p.m	40V	3000g	/	扳机/IO	3/8-方头	SD-X7i-Wifi	无线传输
		SD-NC120-180Li4-WS	36-120 N.m	50-160r.p.m	40V	3000g	/	扳机/IO	1/2-方头	SD-X7i-Wifi	无线传输
		SD-NC200-110Li4-WS	60-200 N.m	50-75r.p.m	40V	3000g	Ø45mm	扳机/IO	3/4-方头	SD-X7i-Wifi	无线传输

智能伺服锂电脉冲枪型扳手
		智能无反作用力拧紧扳手，可选扭矩范围30-500Nm

智能拧紧无线控制器
	控制器图片	控制器型号	输入电压	输出电压	角度显示最小单位		通讯方式		重量	尺寸	远程OTA更新系统
		SD-X7i-Wifi	DC12V	20V	0°		TCP/IP、CAN、RS485、RS232		1050g	211×125×35.7(mm)	支持

可充电式锂离子电池
	电池图片	电池型号	电压	电池容量	功率	充电时长	拧紧次数		净重	电池寿命
		DCB440	40V	4Ah	160Wh	1.5h	≈5000次		900g	充电循环次数≈500次
		DCB280	20V	8Ah	160Wh	1.5h	≈4000次		900g	充电循环次数≈500次
		DCB240	20V	4Ah	80Wh	1.5h	≈3000次		510g	充电循环次数≈500次
		DCB230	20V	3Ah	60Wh	1.5h	≈2000次		370g	充电循环次数≈500次
*新买的电池里有部分电量，如需长时间使用，请充满电后再使用。

电池充电器
	充电器图片	充电器型号	输入			输出			净重	适用电池型号
		DCB1540	100~240V AC ~50/60Hz 1.5A Max			42V—1.5A 60W Max			330g	DCB440
		DCB118	100~240V ~50/60Hz 1A Max			10.8V/14.4V/20V—3A 60W Max			330g	DCB280/DCB240/DCB230
	*不同电压的充电器不可混用，充电器混用可能会导致过度充电或电池过充，从而引起电池鼓包或其他安全问题。
