智能伺服机载系列

机载系列拧紧工具是自动化生产线、航空制造与维修领域的核心装备，专为满足装配中高精度、高可靠性和空间受限等严苛需求而设计的拧紧工具，以满足大规模、高效率的生产需求，能够高效、精准地完成螺丝拧紧作业，精度控制±3%， 机载系列拧紧工具不仅适用于传统的拧紧领域，还能应用于汽车、机器人自动化、电子制造、航空航天等高端制造领域。
伺服电机

伺服电机

自主研发

自主研发

自由编程

自由编程

错误提示

错误提示

Led提示灯

Led提示灯

锁附参数

锁附参数

简易安装

简易安装

大扭输出

大扭输出

产品特点

高精度 图标

高精度

标准偏差±3%

能够精确控制输出扭矩和旋转角度，
固定式拧紧轴重复精度可达±3%；

Cmk≥1.67

扭矩设定公差±10%；
即合格率高达99.99994%；

ISO9001

完成质量管理体系认证

核心技术

自研数字拧紧核心专利算法；
自研伺服控制器、电机、传感器、减速箱等；

多策略 图标

多策略

拧紧策略
四步/快步；
四步模式
入牙、旋入、贴合面、拧紧四个阶段；
快步模式
以设定的目标转速和目标扭矩进行拧紧；
高效拧紧
满足不同拧紧需求；
可追溯 图标

可追溯

自由编程

可自定义扭矩、转速、旋转方向及等待时间；

数据记录

实时采集记录扭矩、角度、时间等关键数据；
可视化曲线表采样频率高；提高数据的可追溯性；

数据管理

支持MES/PLC连接；
实时上传至上位机和MES系统；

数据存储

能同时存储拧紧曲线及数据；
100万条拧紧曲线；
100万条拧紧数据；

数据导出

可导出（xls,xlsx）格式；

智能化 图标

智能化

实时监控与记录

每一次拧紧过程的最终扭矩、角度、转速、时间，
甚至整个拧紧曲线（扭矩-角度曲线）
都会被实时记录并上传至上位机；

过程监控

实时判断拧紧结果是否合格；
并对不良品进行自动标记或报警；
实现100%的质量数据追溯；

转速稳定

支持自由调节转速；
在高速运转下仍保持恒定输出；

一致性保证

完全排除了人为因素（如操作疲劳度）的影响，
确保每一个拧紧点的质量都高度一致；

生产效率

生产效率高，适合高速节拍生产；

温度稳定性

工作温度范围 -10℃~50℃；
高温环境（如发动机装配）仍保持精度；

便捷性 图标

便捷性

人机交互
数据采集系统可视化的界面；
使用户能直观了解数据采集进度和结果；
通信连接可配置数字I/O
数字I/O（输入/输出）；
对外提供免费开放协议；
与数据采集系统连接；
扫码枪连接；
多种通讯方式
COM、CAN、RS485、RS232
远程升级与维护
远程OTA更新系统
多国语言选择

产品结构图

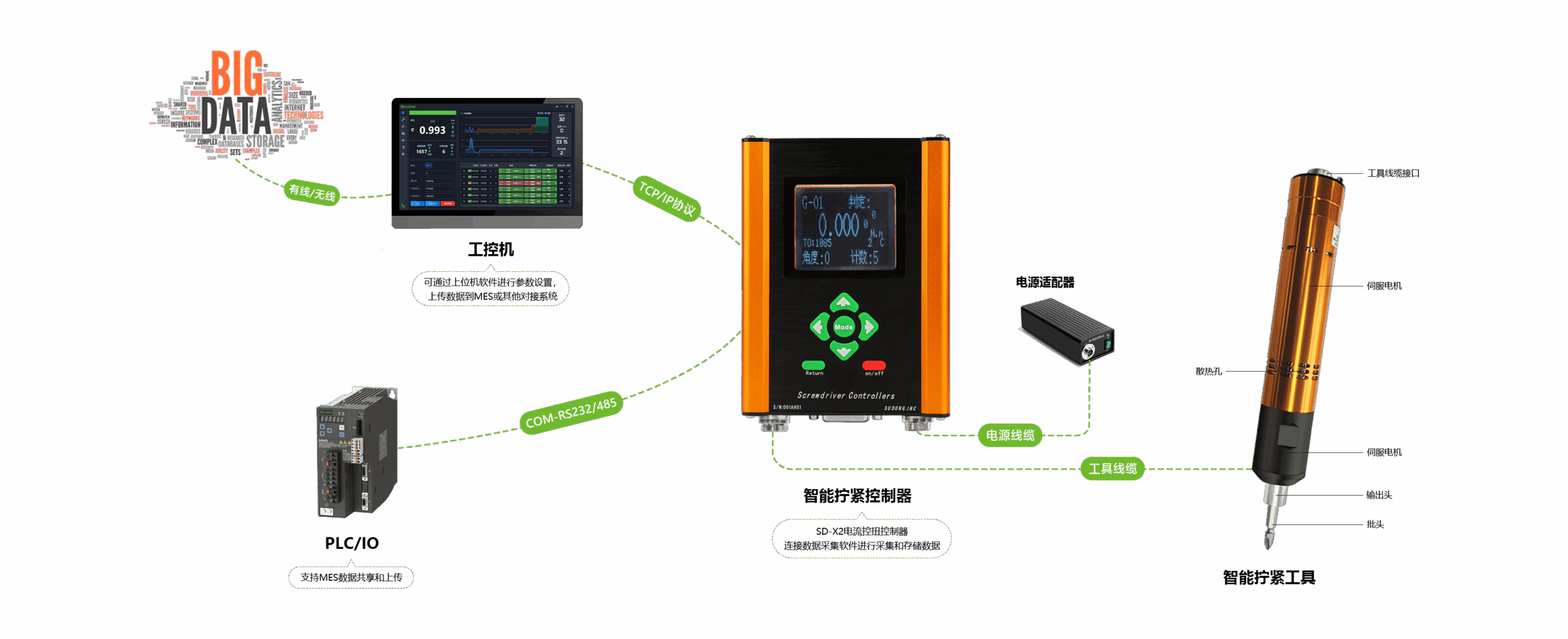

智能伺服拧紧构建图 电流自动机用型
智能伺服拧紧构建图-机载系列A

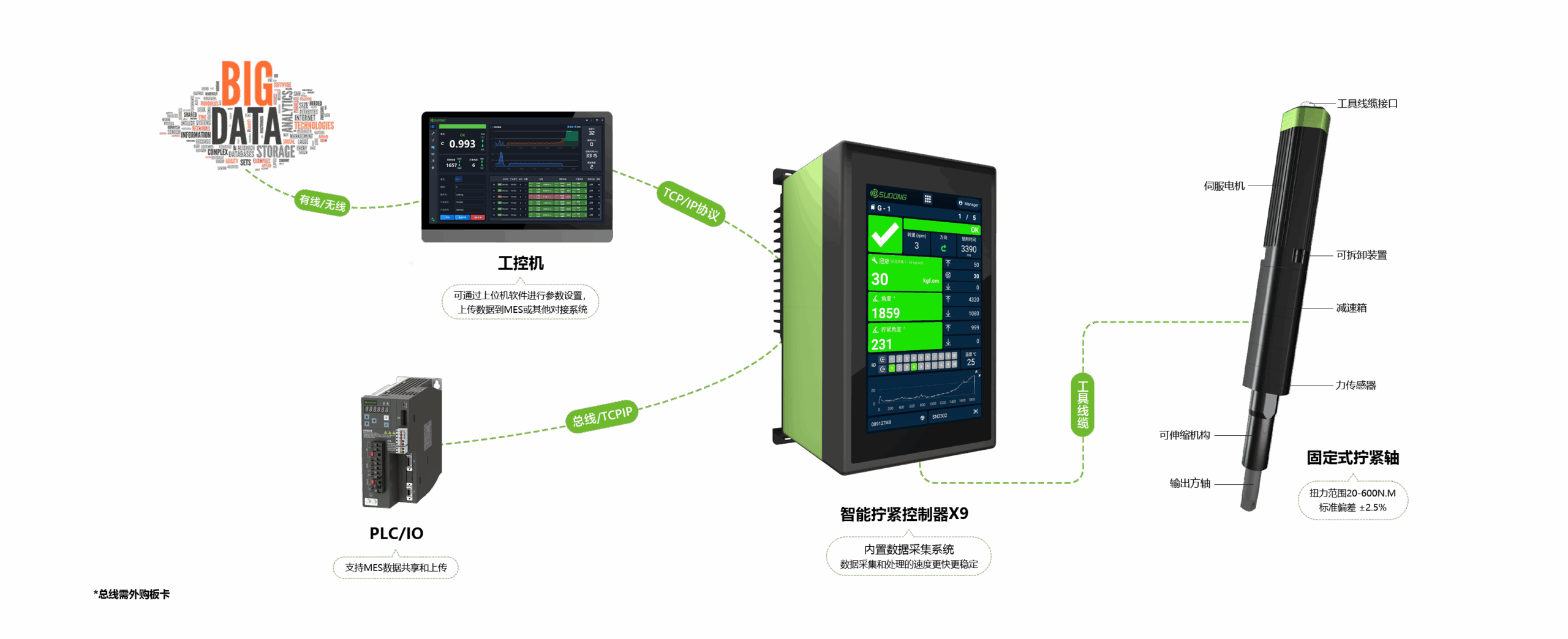

智能伺服拧紧构建图 固定式拧紧轴
智能伺服拧紧构建图-机载系列B

产品参数

智能伺服电流控扭自动机用型


工具图片
工具型号
扭力范围
空载转速
输入电压
重量
工具尺寸
启动方式
标准批头
工具控制器
工具连接线

X2控制器

Sd Nc50at Ac X2

SD-NC50AT-AC-X2

0.05-0.5N.m

6000r.p.m

48V

450g

35.4mm

IO

Ø4mm

SD-X2-16M-A

SD-16P双头3m

SD-NC100AT-AD-X2

0.1-1N.m

6000r.p.m

48V

630g

35.4mm

IO

Ø5mm

SD-X2-16M-A

SD-16P双头3m

Sd Nc6500at Aw X2

SD-NC350AT-AB-X2

0.5-3.5N.m

50-2000r.p.m

48V

950g

41mm

IO

1/4-Hex

SD-X2-16M-A

SD-16P双头3m

SD-NC700AT-AB-X2

1-7N.m

50-2000r.p.m

48V

950g

41mm

IO

1/4-Hex

SD-X2-16L-A

SD-16P双头3m

SD-NC1000AT-AB-X2

2-10N.m

50-1500r.p.m

48V

1200g

41mm

IO

1/4-Hex

SD-X2-16L-A

SD-16P双头3m

SD-NC1500AT-AB-X2

3-15N.m

50-1000r.p.m

48V

1200g

41mm

IO

1/4-Hex

SD-X2-16L-A

SD-16P双头3m

SD-NC2500AT-AB-X2

5-25N.m

50-700r.p.m

48V

1200g

41mm

IO

1/4-Hex

SD-X2-16L-A

SD-16P双头3m

SD-NC3500AT-AB-X2

7-35N.m

50-400r.p.m

48V

1200g

41mm

IO

1/4-Hex

SD-X2-16L-A

SD-16P双头3m

SD-NC5000AT-AW-X2

9-50N.m

50-280r.p.m

48V

1500g

41mm

IO

3/8-Hex

SD-X2-16L-A

SD-16P双头3m

SD-NC6500AT-AW-X2

13-65N.m

50-200r.p.m

48V

1500g

41mm

IO

3/8-Hex

SD-X2-16L-A

SD-16P双头3m

*可选输出端起子头规格(A：5mm-Hex  B:1/4-Hex  C:Ø4mm  D:Ø5mm  W:3/8-Hex)    * 可接受特殊头定制


固定式拧紧轴


工具
型号
行程
扭力范围
速度
最小中心距离
工具尺寸
启动方式
轴头尺寸
工具控制器
工具连接线

X9控制器

固定式拧紧轴

SD-QST50-50CT-T50-L137-H13

50mm

20-50N.m

1200r/min

51mm

50mm

IO

1/2″

SD-X9-150A-20-S

SD-16P双头3m

SD-QST50-100CT-T50-L137-H13

50mm

30-90N.m

600r/min

51mm

50mm

IO

1/2″

SD-X9-150A-20-S

SD-16P双头3m

SD-QST50-230CT-T50-L137-H13

50mm

70-230N.m

350r/min

51mm

50mm

IO

1/2″

SD-X9-150A-20-S

SD-16P双头3m

SD-QST50-350CT-T50-L137-H19

50mm

110-350N.m

380r/min

51mm

50mm

IO

3/4″

SD-X9-150A-20-S

SD-16P双头3m

SD-QST50-450CT-T50-L137-H19

50mm

140-450N.m

180r/min

51mm

50mm

IO

3/4″

SD-X9-150A-20-S

SD-16P双头3m

SD-QST50-600CT-T50-L137-H19

50mm

180-600N.m

130r/min

51mm

50mm

IO

3/4″

SD-X9-150A-20-S

SD-16P双头3m

*可选轴头尺寸按需定制    * 可接受特殊头定制
*所有技术参数来源于速动实验室，测试数据仅供参考！
